認識Y型密封圈的應用知識
來源：廣東東晟密封科技有限公司-dshmf.com更新時間：2021-06-12

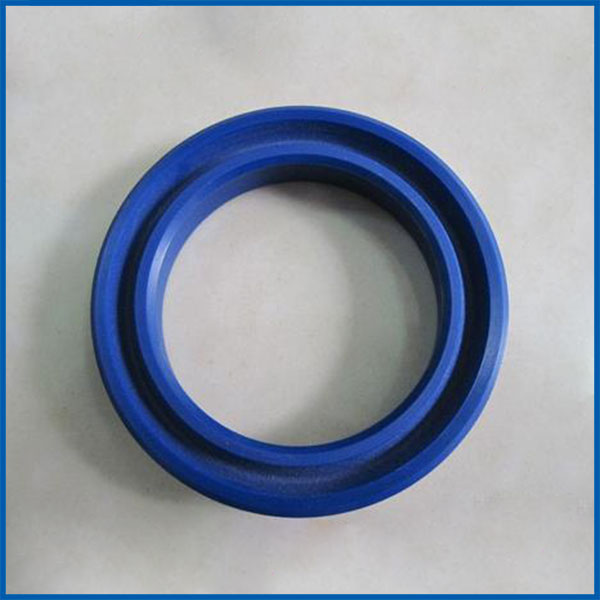

Y形密封圈（簡稱Y 形圈）的截面呈Y形圈，是一種典型的唇形密封圈。廣泛應用于往復動密封裝置中，其使用壽命高于O型密封圈。Y型密封圈的適用工作壓力不大于40MPa，工作溫度為-30～80℃。
Y形密封圈依靠其張開的唇邊貼于密封副偶合面。無內壓時，僅僅因唇尖的變形而產生很小的接觸壓力。在密封的情況下，與密封介質接觸的每一點上均有 與介質壓力相等的法向壓力，所以唇形圈底部將受到軸向壓縮，唇部受到周向壓 縮，與密封面接觸變寬，同時接觸應力增加。當內壓再升高時，接觸壓力的分布 形式和大小進一步改變，唇部與密封面配合更緊密，所以密封性更好，這就是Y形圈的“自封作用”。由于這種自封作用，一個Y形圈能有效的封住32MPa 的高壓。
壓力賦能型密封的有效密封壓力等于預壓力與流體壓力之和。Y形密封圈 通過唇邊的作用將流體壓力有效作用于密封，其預壓力可以降到很小值，并且流 體壓力越高，預壓力的效用越小，在高壓場合，預壓力的作用可以忽略不計。這 時降低密封摩擦力是有利的，因為密封摩擦力與密封接觸壓力成正比。所以Y形密封圈在保證密封的同時，摩擦力小于擠壓型密封。
Y形密封圈主要用于往復密封，由其工作原理可知，Y形圈安裝時，唇口要對著壓力高的一側，才能發揮作用，所以Y形密封圈只能單向起作用。
