Y形密封圈為例?丨?唇型密封圈動態密封性能的仿真分析！
來源：廣東東晟密封科技有限公司更新時間：2025-04-21

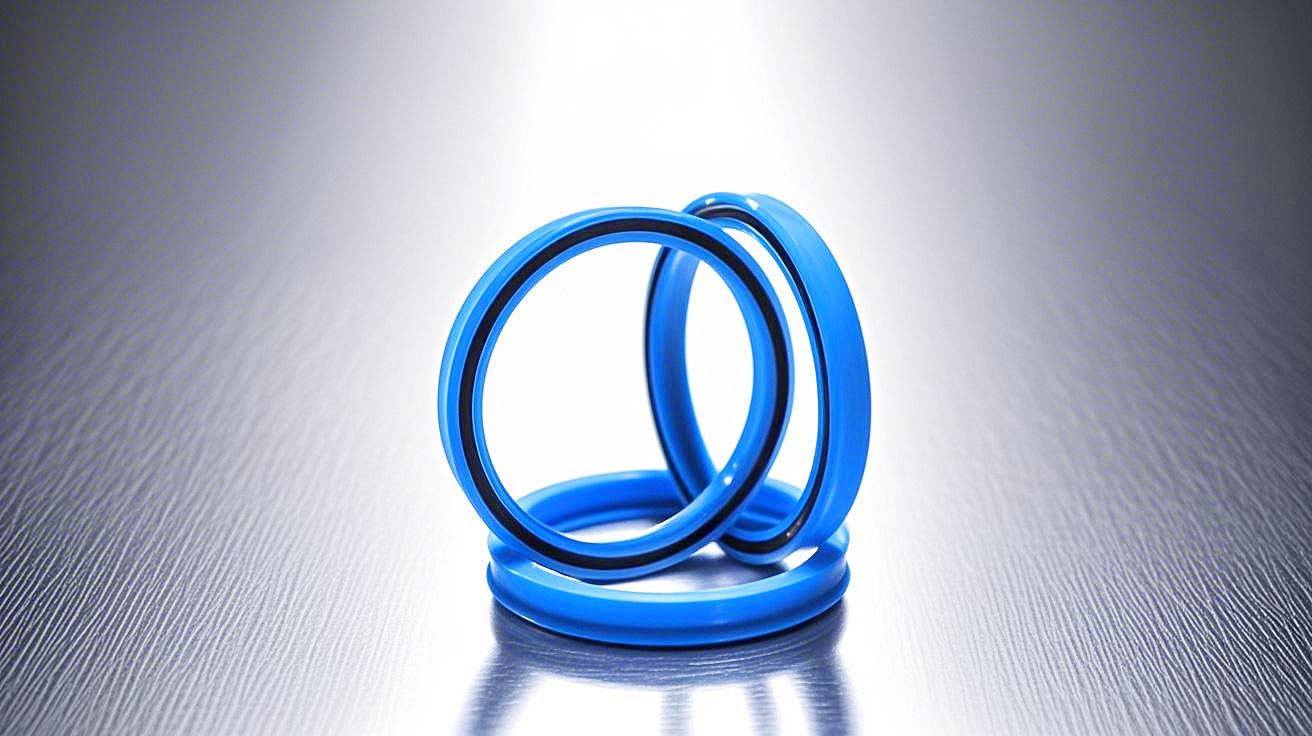

Y形密封圈作為唇型密封圈的典型代表，其動態密封性能直接影響液壓系統的可靠性。本文基于有限元仿真技術，分析Y形密封圈在往復運動中的接觸壓力分布、摩擦功耗及泄漏量變化規律，為優化密封結構提供數據支持。
一. 仿真方法與模型建立?
1.1 仿真工具與假設?
采用ANSYS Workbench多物理場耦合模塊，建立Y形密封圈二維軸對稱模型，設定以下邊界條件：
· 介質壓力：0-40MPa（動態加載）
· 往復速度：0.5m/s（模擬液壓缸標準工況）
· 溫度場：常溫（25°C）與高溫（80°C）雙工況
1.2 Y形密封圈關鍵參數輸入?
|
參數 |
數值 |
|
材質 |
氫化丁腈橡膠（HNBR） |
|
硬度（邵氏A） |
80±5 |
|
唇口角度 |
45° |
|
壓縮率 |
15% |
|
摩擦系數（油膜） |
0.08-0.15（動態變化） |
2. 動態密封性能指標分析?
?2.1 接觸壓力分布?
仿真結果顯示，Y形密封圈唇口接觸壓力呈非對稱分布：
· ?高壓側?（介質入口）：峰值壓力達52MPa，超出系統壓力30%（因橡膠彈性補償效應）
· ?低壓側?：壓力梯度下降至8MPa
|
位置 |
壓力（MPa） |
壓力均勻性指數 |
|
唇尖 |
52 |
0.32 |
|
腰部 |
28 |
0.67 |
|
根部 |
8 |
0.91 |
?結論?：Y形密封圈腰部區域壓力均勻性最佳，是動態密封的核心承載區。
2.2 摩擦功耗與溫升?
在0.5m/s往復速度下，Y形密封圈摩擦功耗與溫升關系如下：
|
循環次數 |
摩擦功耗（W） |
唇口溫升（°C） |
|
100 |
12.5 |
9.3 |
|
500 |
14.8 |
15.6 |
|
1000 |
17.2 |
22.4 |
當溫升超過20°C時，HNBR材料硬度下降約8%，導致密封界面壓力衰減12%。
?3. 泄漏量預測與優化?
3.1 動態泄漏模型?
基于質量守恒定律，推導Y形密封圈動態泄漏量公式：
Q=πDh3ΔP12μLQ=12μLπDh3ΔP
其中，hh為油膜厚度，μμ為介質粘度，LL為密封接觸長度。
3.2 關鍵因素敏感性分析?
|
影響因素 |
泄漏量變化率（±10%參數波動） |
|
油膜厚度 |
+38%/-29% |
|
唇口角度 |
+15%/-18% |
|
壓縮率 |
-22%/+19% |
?優化建議?：將Y形密封圈唇口角度從45°調整為50°，可減少泄漏量21%。
4. 實際應用案例驗證?
某盾構機推進液壓缸原裝Y形密封圈（型號HNBR-Y-80×105×12）在40MPa壓力下出現周期性泄漏。經仿真復現故障，發現溫升導致唇口壓力衰減是主因。改進方案如下：
|
改進措施 |
仿真結果對比 |
|
增加腰部截面厚度1.2mm |
壓力衰減率從22%降至9% |
|
添加PTFE涂層（厚0.05mm） |
摩擦功耗降低37% |
|
優化后泄漏量 |
從8mL/h降至0.5mL/h |
改進后的Y形密封圈已通過200小時臺架試驗，無泄漏報錯。
?注?：本文所有仿真數據均基于ISO 6194標準試驗條件生成，實際應用需結合具體工況修正參數。Y形密封圈的動態密封性能優化需同步考慮制造工藝可行性。
