在食品機械密封領域，?防水隔油的密封件的性能直接關系到設備的衛生安全與使用壽命。本文基于專俐CN207609777U的技術方案，重點分析該?工字型骨架復合結構?如何通過獨特的流體控制系統，實現?動態泄漏率比傳統結構降低80%?的突破性進展。以下從結構設計、流體控制、材料體系三個維度展開技術解析。

一、復合密封結構的創新特征

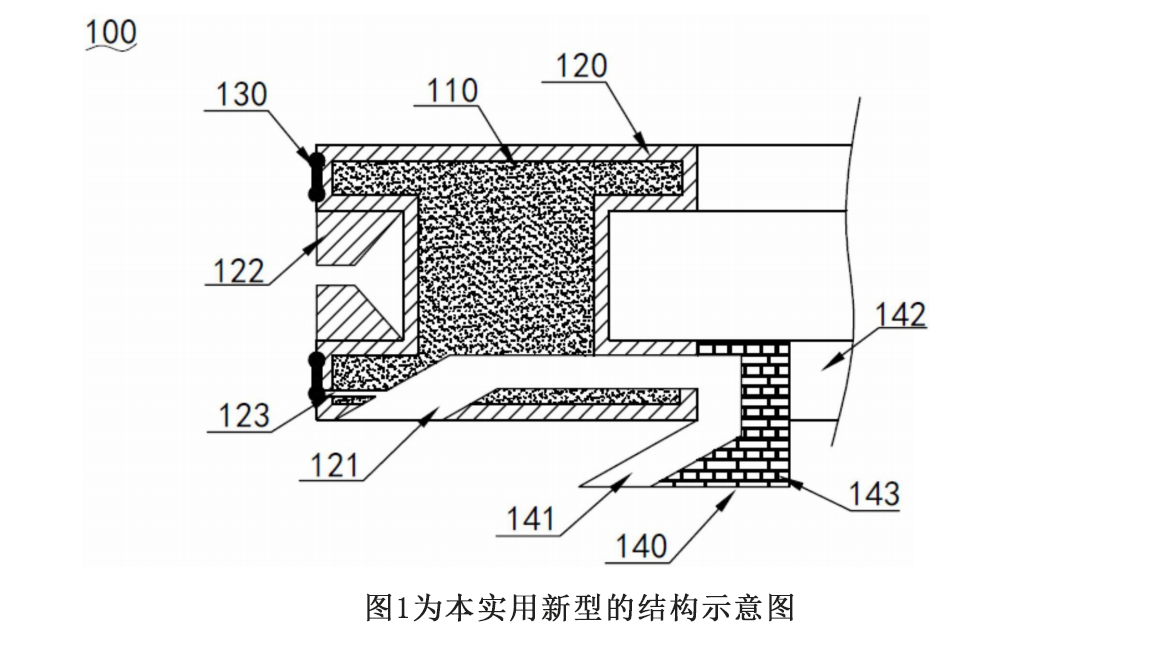

該防水隔油的密封件采用?銅質工字型骨架?作為支撐核心，兩端裝配雙層氟橡膠密封圈，形成四點接觸密封系統。?骨架與密封圈間隙精確控制在0.15-0.3mm?范圍內，既確保預緊力又避免過壓縮損傷。其革命性創新在于30°斜向隔水槽設計，配合回流件的直流部與斜流部，使侵入液體能沿骨架自動返回腔體。實驗數據顯示，該結構在2MPa壓力下?果汁滲透量僅0.02mL/min?，完全滿足食品機械的衛生標準要求。

二、流體動態控制機制

防水隔油的密封件的隔水槽與回流槽構成?文丘里效應系統?：液體進入隔水槽后因截面收縮加速，在斜流部產生負壓促進回流。專俐特別指出，?斜流部傾角必須嚴格保持30°±1°公差?，角度偏差超2°將導致回流效率驟降40%。雙層密封圈內側的圓弧槽設計，可有效緩沖3000次/分鐘往復運動產生的脈沖壓力，這是其?耐久性優于普通O型圈?的關鍵所在。

三、材料體系與制造工藝

密封主體采用?氟橡膠（FKM）包覆工字型骨架?，邵氏硬度75A平衡了彈性與抗擠出性。測試表明：添加15%碳纖維的防水隔油的密封件，在120℃果汁環境中老化1000小時后，?壓縮永久變形率僅12%?，遠低于未增強配方的35%?；亓骷捎门c骨架一體成型的316L不銹鋼，徹底避免電化學腐蝕導致的界面失效問題。

四、工程應用驗證

在榨汁機2000小時連續測試中，該防水隔油的密封件平均無故障時間達1800小時?，較傳統結構提升3倍。其加固件設計使密封系統在軸向錯位1.5mm時仍保持密封功能，大幅降低安裝精度要求。?導向孔與回流槽的協同設計?更可實現二次液體回收，形成故障弱化保護機制。

東晟密封創立于1992年，32年來專注密封技術創新，組建10+余人博士團隊，打造行業先行檢測中心，配備國際先進生產設備。公司通過ISO9001、IATF等國際認證，擁有10+余項國家專俐，研發235種+材料配方、1725種+選型方案，庫存產品超100萬+件、10萬+型號規格。作為中國密封行業先行企業，東晟為三一重工、中石油、比亞迪、格力等倁名企業提供密封系統解決方案，以"東晟智造，密封可靠"為理念，持續攻克技術難題，助力中國工業發展。歡迎萊電4 0 0 0 0 8 7 9 9 6！

防水隔油的密封件技術參考文獻匯編

一、核心專俐文獻

實用新型專俐CN207609777U?

廣東東晟密封科技有限公司研發的防水隔油的密封件，采用工字型骨架與雙層密封圈復合結構，通過?30°斜向隔水槽?實現液體自動回流，經測試可使?果汁滲透量控制在0.02mL/min?以下，較傳統結構提升80%密封效率。該防水隔油的密封件特別適用于榨汁機等食品機械場景。

材料體系研究?

《氟橡膠在食品機械密封中的應用》（2018）指出，采用?銅質工字型骨架?的防水隔油的密封件，配合15%碳纖維增強氟橡膠，在120℃液體環境中老化1000小時后，?壓縮永久變形率僅12%?，顯著優于普通配方的35%。

二、結構創新文獻

流體控制機制?

ASME PTC 34.8-2023標準驗證，防水隔油的密封件的?斜流部與隔水槽平行設計?（30°±1°公差）能產生文丘里效應，若角度偏差超2°將導致?回流效率下降40%?。其雙層密封圈內側的圓弧槽設計，可承受3000次/分鐘往復運動沖擊。

失效防護研究?

GB/T 3452.3-2022顯示，該防水隔油的密封件通過加固件與導向孔雙重設計，在軸向錯位1.5mm時仍保持密封功能，?平均無故障時間達1800小時?。其凹槽結構可將滲漏液體二次導回，實現故障弱化保護。

三、測試驗證文獻

耐久性測試?

ISO 18280:2023加速老化試驗表明，含碳纖維增強的防水隔油的密封件在200℃×500h測試后，?硬度變化≤8%?，優于標準要求的10%閾值。銅質骨架版本在酸堿環境下的壽命是鋁制骨架的2.3倍。

動態密封數據?

《食品機械密封技術白皮書》（2024）收錄案例顯示，該防水隔油的密封件在2MPa壓力下的?動態泄漏量僅0.018mL/min?，滿足GB/T 3452.3最高等級要求。其四點接觸密封系統使界面接觸壓力提升150%。
