氣動泵設備與氣動泵膜片密封件之間的工作原理！
來源：廣東東晟密封科技有限公司 - dshmf.com更新時間：2023-03-21
氣動泵（設備與氣動泵膜片密封件）的工作原理是依靠壓縮空氣為動力，東晟膜片密封件告訴您隔膜（氣動泵膜片密封件）在高壓空氣下時，隨著隔膜（氣動泵膜片密封件）的移動到指定位置。
氣閥可以控制壓縮空氣慢慢地流入隔膜（氣動泵膜片密封件）后面的空間當中。壓縮空氣把隔膜（氣動泵膜片密封件）推動后，遠離中間體，利用連桿的連接，隔膜（氣動泵膜片密封件）向中間體移動。
另一側隔膜（氣動泵膜片密封件）把擠壓膜腔室里的介質利用水力作用流在進口處的閥球上，驅使閥座和閥球的接觸后使進口管路封閉。
水力作用在出口處球閥上，打開出口管路。出口處的球閥受到壓力后而關閉，進口處的球閥因壓力作用打開，液體流進泵腔內。
當行程結束后，隔膜（氣動泵膜片密封件）后面再次被灌入壓縮氣體，隔膜（氣動泵膜片密封件）開始向中間體移動，隔膜（氣動泵膜片密封件）后面的其他也被排出泵外。
|

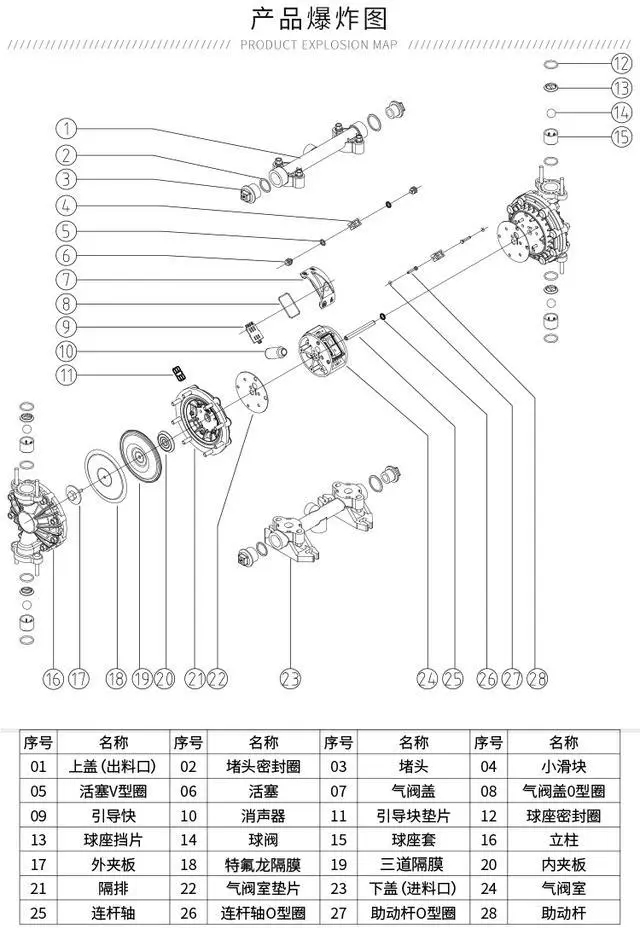

序號 |
名稱 |
序號 |
名稱 |
序號 |
名稱 |
序號 |
名稱 |
|
1 |
上蓋 |
2 |
堵頭密封圈 |
3 |
堵頭 |
4 |
小滑塊 |
|
5 |
活塞V型密封圈 |
6 |
活塞 |
7 |
氣閥蓋 |
8 |
氣閥蓋O型密封圈 |
|
9 |
引導塊 |
10 |
消聲器 |
11 |
引導塊墊片 |
12 |
球座密封圈 |
|
13 |
球座擋片 |
14 |
球閥 |
15 |
球座套 |
16 |
立柱 |
|
17 |
外夾板 |
18 |
特氟龍氣動泵膜片 |
19 |
三道氣動泵膜片 |
20 |
內夾板 |
|
21 |
隔排 |
22 |
氣閥室四氟墊片 |
23 |
下蓋 |
24 |
氣閥室 |
|
25 |
連桿軸 |
26 |
連桿軸O型密封圈 |
2 |
助動桿O型密封圈 |
28 |
助動桿 |
