活塞桿V型密封圈的密封設計原則
來源：東莞市東晟密封件科技有限公司更新時間：2016-01-26
V形圈壓緊力的大小和調節方式是設計時必須考慮的，因為它關系到密封性能。一般都采用調整墊的辦法（圖1）。給出墊片的厚度和件數后，即可精確控制調整量。也可以采用螺母或設彈簧來進行調整（圖2）。

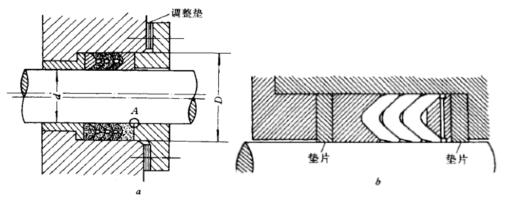

圖1 活塞桿V型密封圈用彈簧調節壓緊力

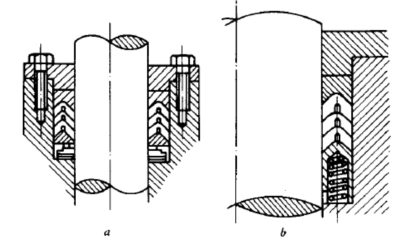

圖2 活塞桿V型密封圈的密封設計
1.1.V形圈既可作活塞密封，也可作活塞桿密封，由于它已經標準化，所以在設計時，主要工作是確定密封部位的結構和選擇其材料、圈數、以及確定它所配用的支承環、壓環的材料和尺寸。

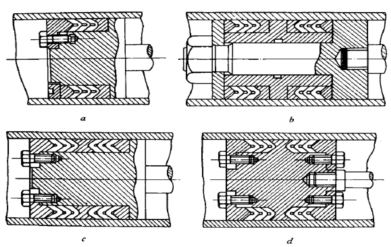

1.2.V形圈作活塞密封的典型設計如圖3所示。
圖3 活塞桿V型密封圈的密封設計
