浮動油封的密封工作原理
來源:東莞市東晟密封件科技有限公司更新時間:2016-01-09
浮動油封(Floatingseal)的結構一般由一對耐磨的金屬環——浮封環和一對橡膠圈組成,裝配在專用密封腔體——浮封座內使用。
浮封環是動密封的主體元件,相互對合并相對旋轉摩擦。橡膠圈裝配與浮封環背部與浮封座之間,將浮封環精確定位在浮封座內。橡膠圈不僅為輔助靜密封元件,而且對浮封環產生軸向和徑向的作用力。
徑向作用力起到向浮封環傳遞扭矩的作用,軸向作用力對浮封環提供必須的密封補償力,由于其彈性補償范圍大,可以忽略一定的裝配誤差,在設備發生振動、竄動、擺動時,能保持金屬環密封面的有效貼合,達到浮動密封的效果。

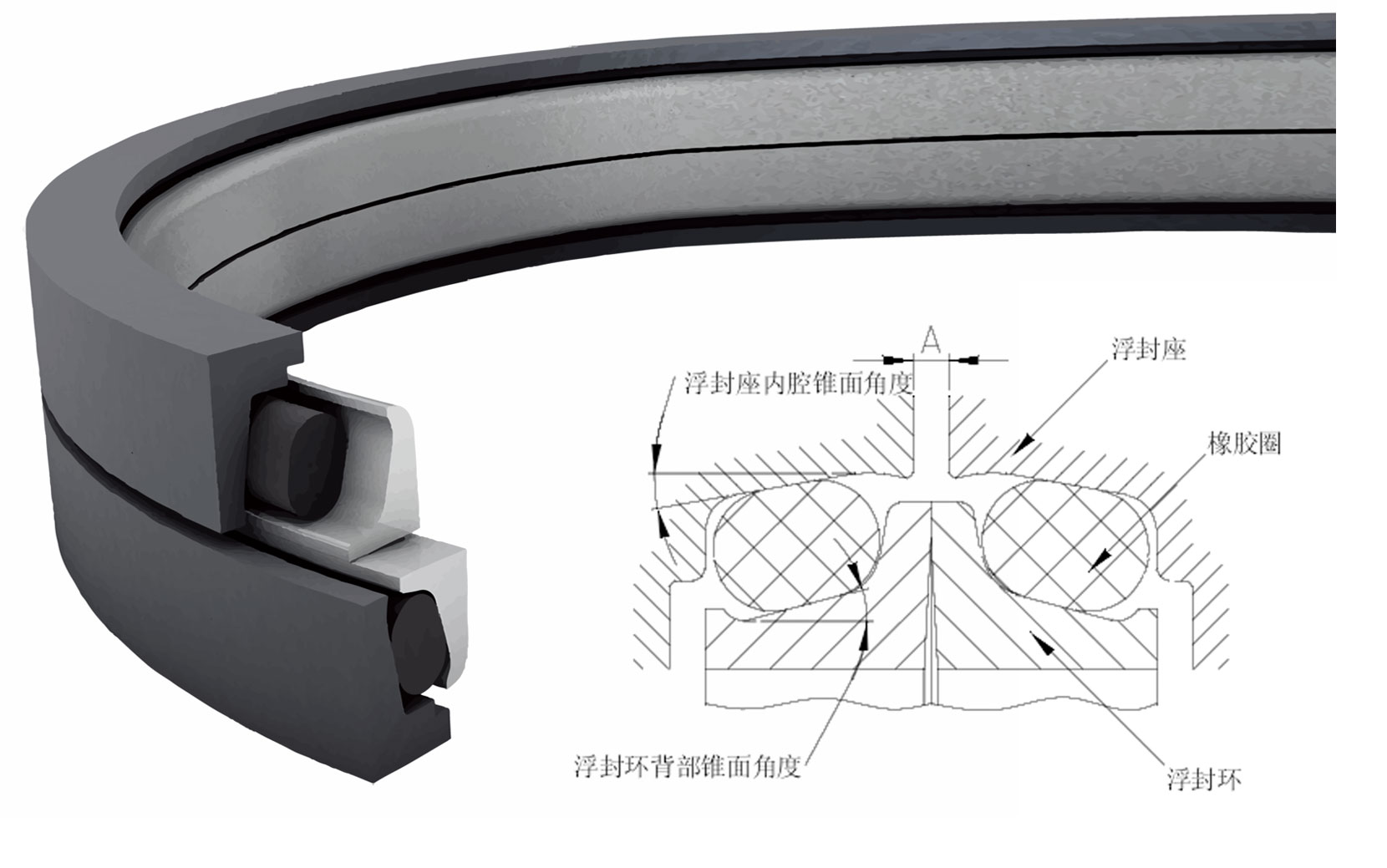

浮動油封截面(切面)平面設計圖
